フリースパンフォーム（スラブ専用 スライド式鋼製型枠）
1.施工性
- スライドにより楽々スラブのスパン調整ができる
- 作業の省力化を規格化した製品で簡便な施工性
- 多能工でも短期間で施工習得可能
- のみ込み無く脱型・解体し出来形確認ができる
2.環境・安全性
- 仮設工業会システム承認の認定製品
- 現場ごとの適合計算により安全確保
- 脱型・解体時の騒音大幅軽減
- 廃材の産廃処分費用の削減
- 搬入・搬出車両台数の大幅削減
- 3R（リデュース・リユース・リサイクル）環境性
3.省力化・経済性
- 大引き支保工の材料費が最大66％削減
- 根太鋼管使用ゼロ
- 施工歩掛りが在来比の2倍以上で労務費削減
- 材料削減と製品コンパクト化による省スペース化
- 搬入・搬出運搬費の大幅削減
- スラブ加工費と返却後の整備作業費用の削減
- リース・転用で大幅原価削減

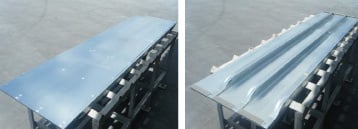

商品説明
FSF
- 材質：亜鉛メッキ鋼板
- 構造：スライド伸縮セパレート構造（可動域／500mm）
- 規格：21種類
- 重量：1.45㎏～29.22㎏

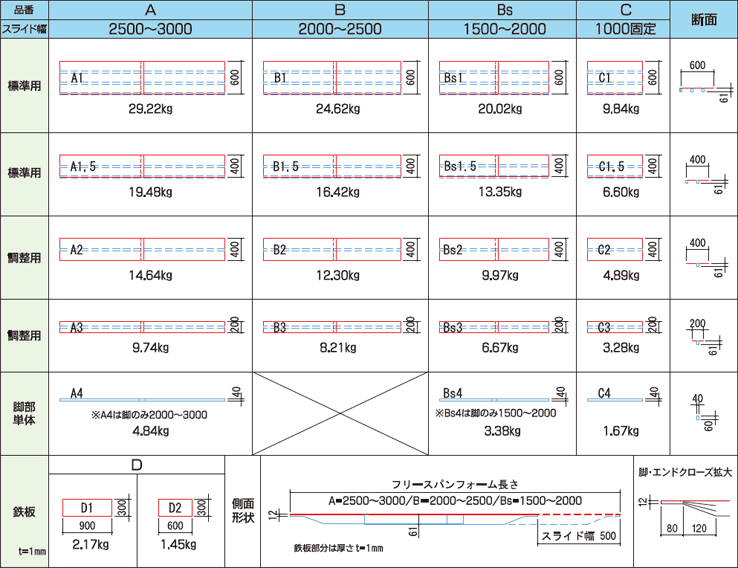

FSF製品サイズ
各支店ではサイズが異なる場合があります。

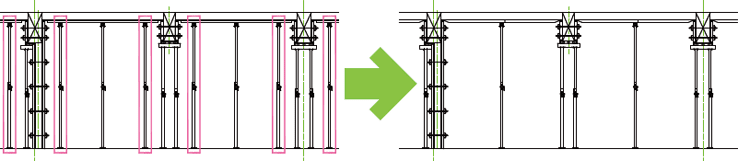

支保工（サポートなど）削減状況
商品強度が高いため大引支保工本数の大幅削減を実現します。
スラブ下の作業空間を確保し、作業性・安全性が向上します。
運搬／搬入・設置／解体／転用の施工負担を大幅軽減し圧倒的コスト削減を図ります。
スラブ下の作業空間を確保し、作業性・安全性が向上します。
運搬／搬入・設置／解体／転用の施工負担を大幅軽減し圧倒的コスト削減を図ります。

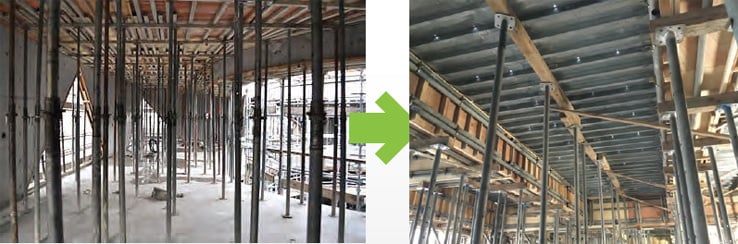

従来工法（合板型枠）との施工比較写真

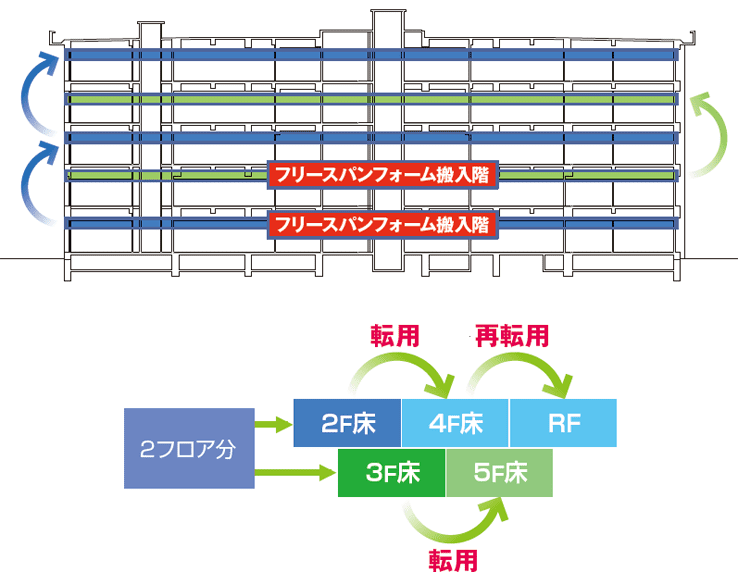

転用方法
在来同様、複数階建物の場合、2フロア分のFSFを納入し上階に転用使用します。
早期脱型工法に適応し、直上階への転用使用も可能です。
早期脱型工法に適応し、直上階への転用使用も可能です。
施工性／施工要領
①FSFデッキをトラック搬入
所定の位置へ吊り込み
所定の位置へ吊り込み
②大引材は梁側板間のセンターに
設置（1.5m以内）
③鉄筋／荷揚げ場所 下部の補強設置
④SF寸法決め・ビス固定
⑤FSF敷き込みFSF
⑥FSF組合せ
⑦スラブ筋配筋
⑧両面テープ式
インサート（下筋配筋後）
インサート（下筋配筋後）
⑨コンクリート打設
⑩解体し集積
⑪落とさず脱型
⑫脱型・集積・転用
環境性能
森林伐採による自然破壊をなくし、環境保全に向けて「循環型社会」を形成した「3R型仮設資材」がFSFです。
カタログダウンロード
 | フリースパンフォーム スラブ専用 スライド式鋼製型枠 (3357KB) |
